WinCC Unified Bedienpanels – eines zeigt den 3D Digital Twin aus dem MAB-Unified 3DViewer
MAB Automation › WinCC Unified
WinCC Unified

WinCC Unified –
migrieren oder neu aufsetzen

Ob bestehendes WinCC-Advanced-Projekt oder neue Maschine: Wir bringen Ihre Visualisierung auf WinCC Unified – als saubere Migration oder komplett neu aufgesetzt. Auf Wunsch mit 3D Digital Twin, eigenen Anlagensymbolen (Dynamic SVG) und Custom Web Controls. Für Maschinen- und Anlagenbauer in Stuttgart, Baden-Württemberg und bundesweit.

WinCC-Unified-Projekt besprechen → 3D Digital Twin ansehen
3D Digital Twin · Custom Web Control

Ihre Anlage in 3D – direkt im WinCC-Unified-Bedienbild

Mit unserem eigenen Engineering-Tool MAB-Unified_3DViewer wird aus dem CAD-Modell Ihrer Anlage ein Custom Web Control für WinCC Unified. Das 3D-Modell bewegt sich live mit den SPS-Variablen – im HMI Ihrer Maschine.

  • Digital Twin im HMI: Istwerte der S7-1500T bewegen das 3D-Modell live – Achsen, Greifer und Werkstücke
  • Pick & Place aus der SPS: Motion Control mit Technologieobjekten, in Echtzeit im Bedienbild sichtbar
  • Virtuelle Inbetriebnahme: SPS-Programm testen, bevor die Anlage steht – das verkürzt die Inbetriebnahme vor Ort
  • Sensoren: Lichtschranken melden über WinCC-Ereignisse an die SPS zurück – ohne Skript
  • Vom CAD-Modell zum Bedienbild: STEP-Datei importieren, Anlage im Browser aufbauen, Achsen per Mausklick festlegen
  • Ein Klick ins TIA-Projekt: Das Control erscheint in der Toolbox unter „Eigene Controls“ – per Drag & Drop ins Unified-Bild
Digital-Twin-Demo anfragen →
So entsteht der Digital Twin

Vom CAD-Modell zum Bedienbild in sechs Schritten

Ein durchgängiger Workflow statt Handarbeit im Code – vom Herstellermodell bis zur laufenden WinCC-Unified-Runtime. Zum Vergrößern auf ein Bild klicken.

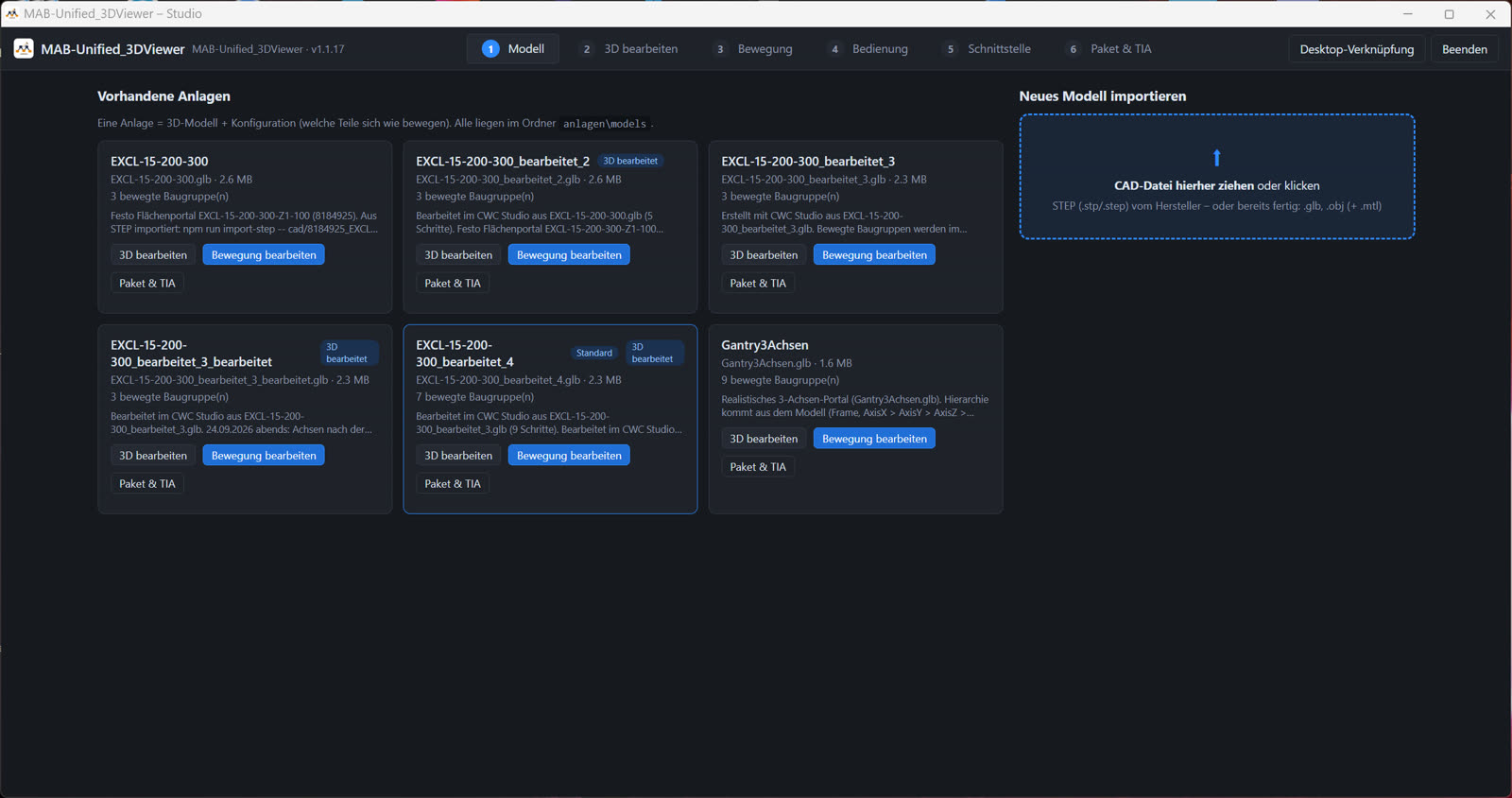

MAB-Unified_3DViewer: Übersicht der importierten Anlagenmodelle
Schritt 01
CAD-Modell importieren
STEP-Datei vom Hersteller oder fertiges 3D-Modell laden – alle Anlagen übersichtlich an einem Ort.

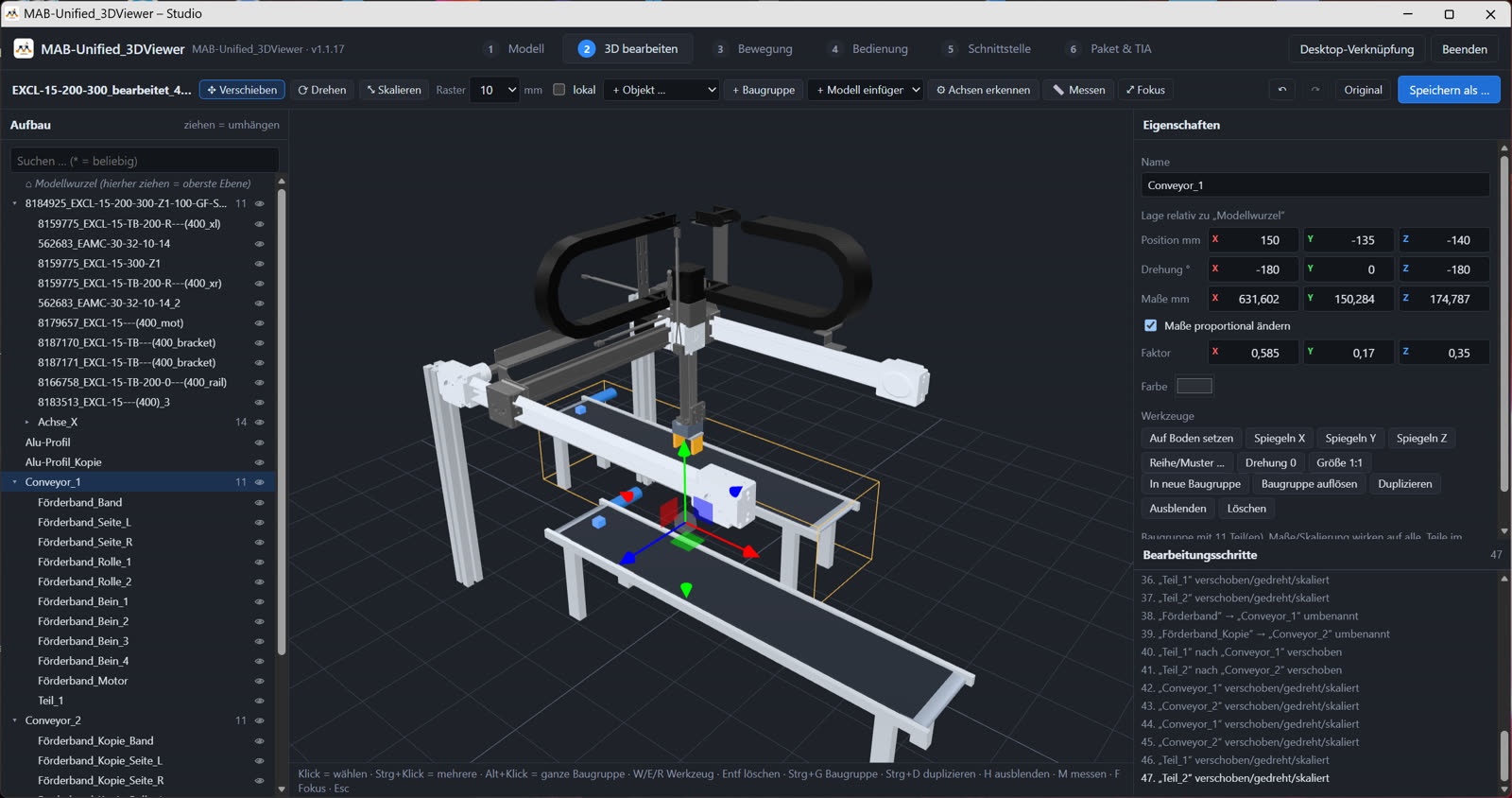

 MAB-Unified_3DViewer: 3D-Modell eines Flächenportals mit Förderbändern bearbeiten
Schritt 02
3D-Modell aufbereiten
Baugruppen strukturieren, Teile positionieren und skalieren, Achsen automatisch erkennen.

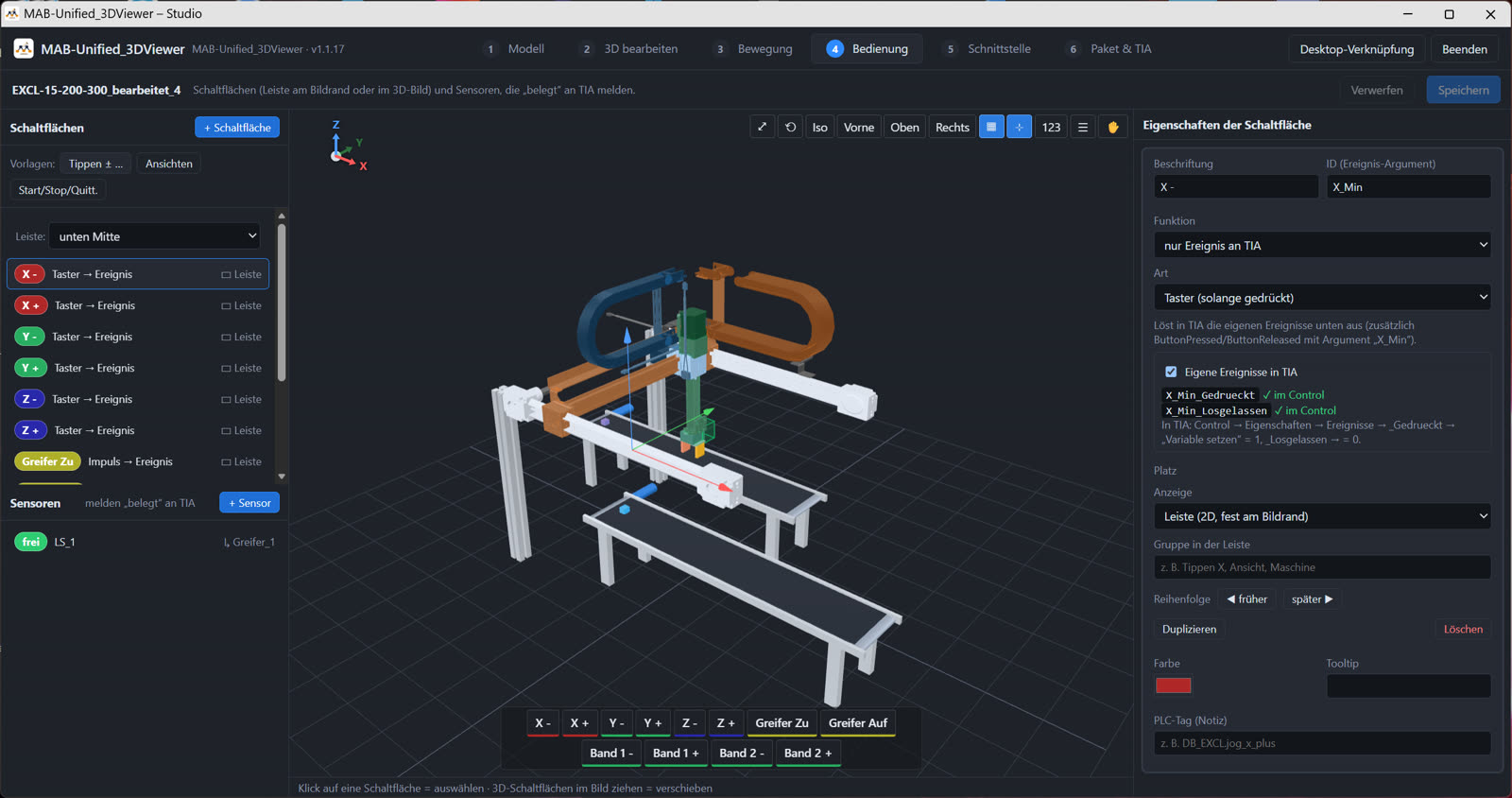

 MAB-Unified_3DViewer: Schaltflächen und Sensoren für das 3D-Modell festlegen
Schritt 03
Bedienung festlegen
Schaltflächen und Sensoren definieren – Tippbetrieb, Ereignisse an TIA und Lichtschranken.

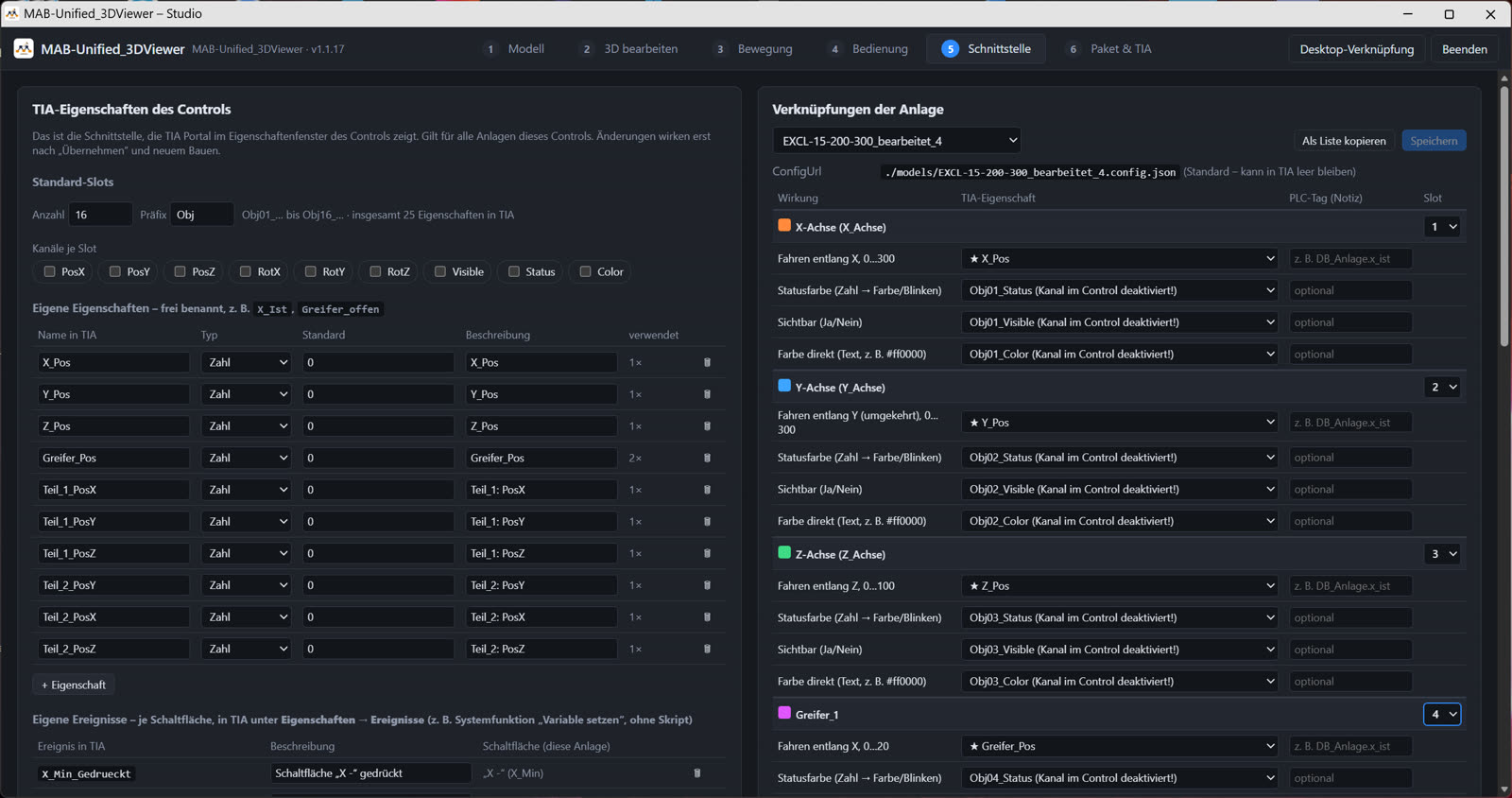

 MAB-Unified_3DViewer: Verknüpfung der Achsen mit PLC-Tags
Schritt 04
Schnittstelle zur SPS
Achsen, Greifer und Status mit PLC-Tags verknüpfen – Position, Farbe und Sichtbarkeit dynamisch.

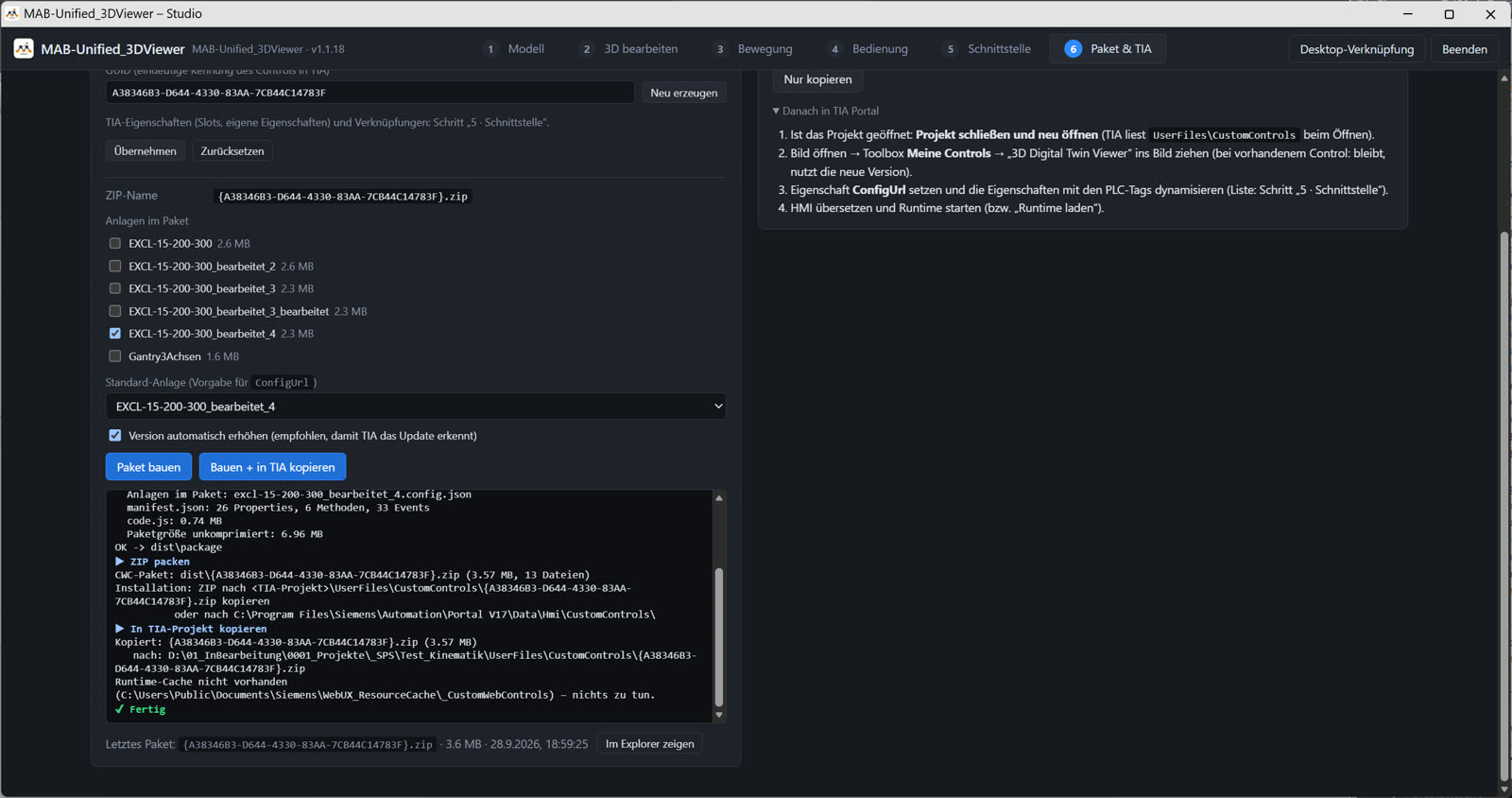

 MAB-Unified_3DViewer: Control-Paket bauen und ins TIA-Projekt kopieren
Schritt 05
Paket bauen
Custom Web Control als versioniertes Paket bauen und direkt ins TIA-Portal-Projekt kopieren.

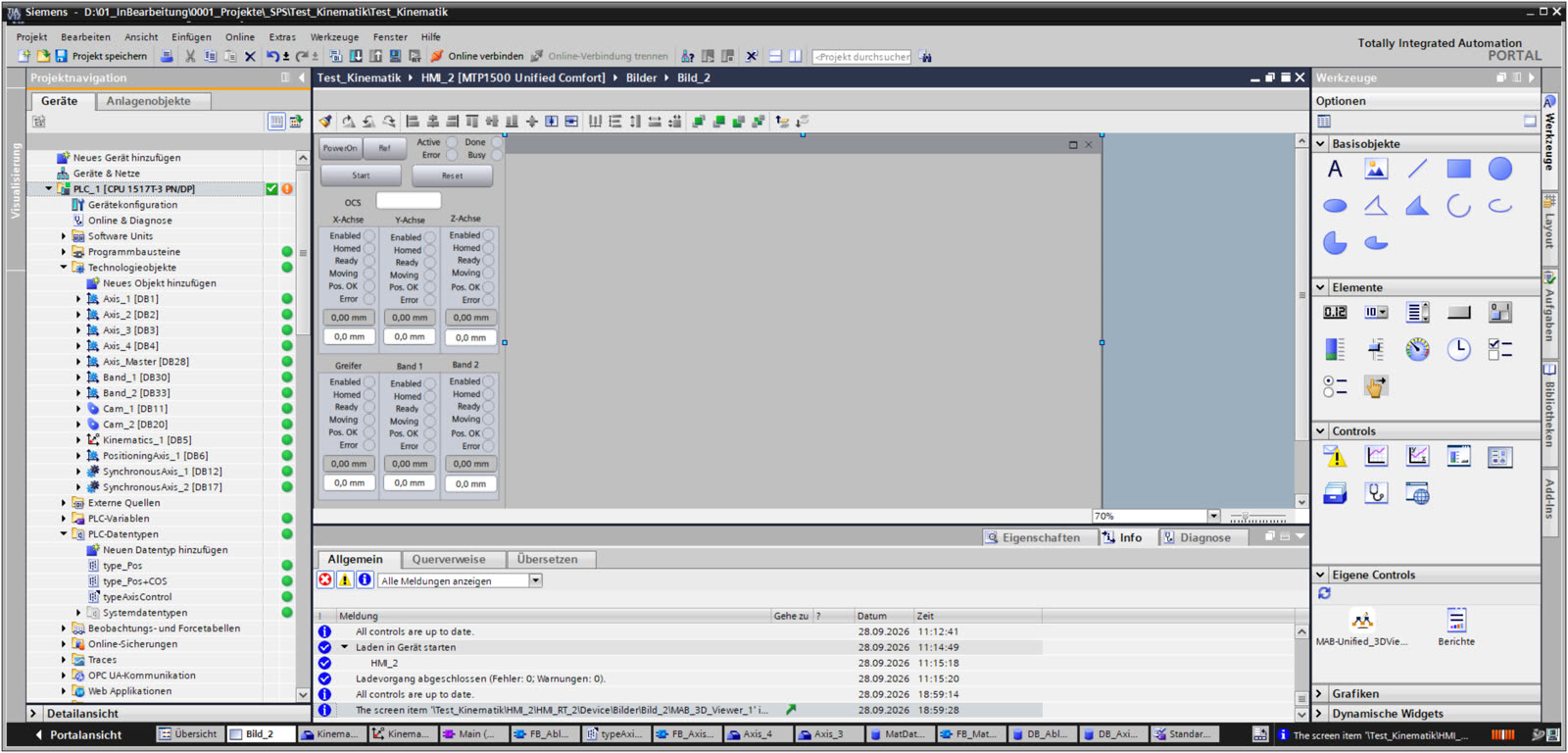

 TIA Portal: 3D Digital Twin Control im WinCC-Unified-Bild einer S7-1500
Schritt 06
Im TIA Portal einsetzen
Control aus „Eigene Controls“ in der Toolbox ins WinCC-Unified-Bild ziehen, Runtime starten – fertig.
Individuelle Visualisierung

Dynamic SVG & Custom Web Controls für WinCC Unified

Die Standard-Bildobjekte reichen nicht? Wir entwickeln Ihre eigenen Symbole und Web-Komponenten – im TIA Portal per Drag & Drop einsetzbar, mit Eigenschaften im Inspektorfenster und direkt mit PLC-Variablen verbunden. Auf Wunsch inklusive Schulung und Anleitungen für Ihr Team.

  • Ein Symbol – beliebig viele Instanzen: Farbe, Drehzahl, Füllstand und Sichtbarkeit direkt an die Grafik gebunden
  • Eigene Symbolbibliothek: Ventilator, Pumpe, Ventil, Tank, Motor, Förderband – im Look Ihrer Anlage
  • Volle Web-Technik im HMI-Bild: Properties, Events und Methoden – verbunden wie jedes andere Objekt
Symbolbibliothek anfragen →
◈
Dynamic SVG
HMI-Symbole mit Eigenschaften – eine Datei, leicht zu warten.
  • Pumpen, Motoren, Ventile
  • Tanks, Lüfter, Förderbänder
  • Farbe, Drehzahl, Füllstand
</>
Custom Web Control
Eigene Web-Komponenten mit HTML, CSS und JavaScript.
⇄
Welche Technologie passt?
Pumpe · Motor · VentilDynamic SVG
Tank · Lüfter · FörderbandDynamic SVG
Dashboard · TrenddiagrammCustom Web Control
Kamera · PDF-ViewerCustom Web Control
3D-Modell der AnlageCustom Web Control
Zwei Wege

Migration oder Neuaufbau – was passt zu Ihrer Anlage?

Nicht jedes Altprojekt lohnt sich zu migrieren. In der Ist-Analyse klären wir gemeinsam, ob eine Migration oder ein sauberer Neuaufbau der wirtschaftlichere Weg ist.

🔄
Migration
WinCC Advanced → WinCC Unified
WinCC Advanced läuft aus. Bestehende Projekte überführen wir strukturiert nach Unified – Bedienlogik und Bediengewohnheiten bleiben erhalten, die Technik wird zukunftssicher.
  • Ist-Analyse von Bildern, Variablen, Meldungen und Skripten
  • Überführung und Überarbeitung der Bedienbilder
  • Anpassung von Skripten, Rezepturen und Meldesystem
  • Funktionstests und Umstellung mit kurzem Stillstand
🆕
Neu aufsetzen
WinCC Unified von Grund auf
Für neue Maschinen – oder wenn das Altprojekt über Jahre gewachsen ist: Wir setzen die Visualisierung neu auf, mit klarer Struktur statt übernommener Altlasten.
  • HMI-Konzept und Bildstruktur passend zum Bedienablauf
  • Faceplates und Bildvorlagen als wiederverwendbarer Standard
  • Meldesystem, Diagnosebilder und Benutzerverwaltung
  • Abgestimmt mit der SPS-Programmierung im TIA Portal
Leistungsumfang

Was wir bei WinCC Unified leisten

Egal welcher Weg – Sie bekommen eine durchgängige Lösung von der Analyse bis zur dokumentierten Übergabe.

🔍
Ist-Analyse & Entscheidung
Bestandsaufnahme von Projekt, Panel-Hardware und Anforderungen – mit klarer Empfehlung: migrieren, teilweise neu aufbauen oder komplett neu aufsetzen.
🧩
Standardisierte HMI-Bausteine
Wiederverwendbare Faceplates, Bildvorlagen und ein einheitliches Meldesystem – passend zu einem durchgängigen Softwarestandard für alle Maschinen.
🔗
SPS-Anbindung
Saubere Kopplung von HMI und Steuerung: Variablenstruktur, Diagnose und Bedienlogik abgestimmt auf die SPS-Software – ob bestehend oder neu entwickelt.
✅
Tests & Inbetriebnahme
Test aller Bedienfunktionen gegen die Steuerung, danach strukturierte Inbetriebnahme an der Anlage – mit minimaler Stillstandszeit und dokumentierter Übergabe.
Ablauf

In vier Schritten zu WinCC Unified

Ein klarer Ablauf hält den Stillstand kurz und macht jeden Schritt nachvollziehbar.

01
Analyse
Ist-Stand erfassen, Anforderungen klären und gemeinsam entscheiden: Migration oder Neuaufbau.
02
Umsetzung
Bestehendes Projekt nach WinCC Unified überführen oder die Visualisierung neu aufbauen – mit Faceplates und Meldesystem.
03
Test
Bedienfunktionen, Meldungen und Diagnose gegen die SPS prüfen – bevor es an die Anlage geht.
04
Inbetriebnahme & Übergabe
Umstellung bzw. Inbetriebnahme an der Anlage, Abnahme und vollständige Dokumentation für Ihr Team.
Technologien

Eingesetzte Plattformen & Werkzeuge

WinCC Unified WinCC Advanced TIA Portal V17–V20 Siemens S7-1200 Siemens S7-1500 S7-1500T · Technologieobjekte MTP1500 Unified Comfort Faceplates Meldesystem & Diagnose Bildvorlagen Skripte & Rezepturen OPC UA Profinet Custom Web Controls Dynamic SVG HTML · CSS · JavaScript three.js 3D Digital Twin Virtuelle Inbetriebnahme STEP / GLB
Projektreferenzen

Ausgewählte WinCC-Unified-Projekte

HMI / Migration
12/2024 – 06/2025

WinCC Unified Migration

⚡Veraltetes WinCC Advanced (TP700)
✓Ist-Analyse, Migration, Funktionstests & IBN
⚙TIA Portal V19 · WinCC Unified
→Produktionsstabiles System
Maschinenbau
08/2025 – 05/2026

SPS-Standardisierung & WinCC Unified Migration

⚡Inkonsistente Software, kein Standard
✓Modulare FBs/UDTs, Migration WinCC → Unified
⚙TIA Portal V18/V19 · WinCC Unified
→Einheitlicher Standard · Backnang
HMI / Neuaufbau

Fahrzeug-HMI & Visualisierung

⚡Veraltete HMI ohne Diagnose
✓Modulares HMI: Diagnose, Meldungen
⚙WinCC Unified · WinCC Advanced
→Reduzierte Störzeiten
Häufige Fragen

Fragen zu WinCC Unified

Kann ich mein WinCC-Advanced-Projekt einfach nach Unified konvertieren?
Nur teilweise. Das TIA Portal bietet eine Migration, aber nicht alle Objekte und Funktionen werden 1:1 übernommen. Skripte laufen in WinCC Unified mit JavaScript statt VBScript und müssen deshalb neu geschrieben werden.
Migration oder Neuaufbau – was ist sinnvoller?
Bei gut strukturierten Projekten lohnt sich meist die Migration. Bei über Jahre gewachsenen Projekten mit vielen Skripten ist ein Neuaufbau mit sauberer Struktur und Faceplates oft wirtschaftlicher. Wir geben nach der Ist-Analyse eine klare Empfehlung.
Welche Hardware brauche ich für WinCC Unified?
WinCC Unified läuft auf Unified Comfort Panels (z. B. MTP1500 Unified Comfort) oder auf einem PC. Bisherige Comfort Panels mit WinCC Advanced unterstützen Unified nicht – die Panel-Hardware wird deshalb in der Regel mit getauscht.
Was sind Dynamic SVG und Custom Web Controls?
Mit Dynamic SVG entstehen eigene Anlagensymbole mit Eigenschaften wie Farbe, Drehzahl oder Füllstand. Custom Web Controls sind eigene Web-Komponenten (HTML, CSS, JavaScript), etwa für Dashboards, Kamerabilder oder 3D-Modelle. Beide werden im TIA Portal wie normale Objekte verwendet. Mehr dazu.
Was bringt ein 3D Digital Twin im Bedienbild?
Bediener sehen die Anlage live in 3D, und SPS-Programme lassen sich virtuell testen, bevor die Anlage steht. Das verkürzt die Inbetriebnahme und macht Abläufe für alle verständlich. Video ansehen.
